一、產品介紹

1、商品主要用途：用以混泥土圓柱體模板支撐、結構加固。

2、商品圖例：

圓柱模板2個半弧圖

圓柱模板框架圖

圓柱模板凸凹槽框架圖

商品構成：弧形模板、結構加固鋼帶。

二、商品與傳統手工藝數據分析：

騰飛圓柱子模板與傳統手工藝前后對比

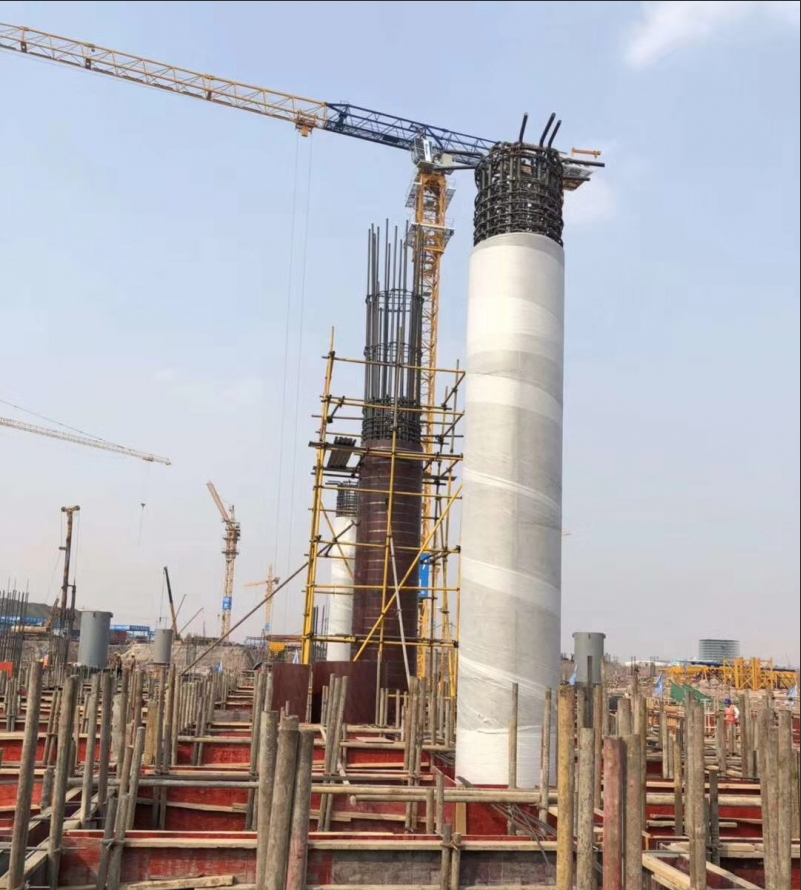

三、運用案例實際效果展現：四、圓模板安全操作規程

為便捷顧客把握圓模商品的實際操作應用，另外考慮顧客對品質、進展、安全性等層面的要求，定編了圓模板商品的安全操作規程，內容以下：

第一部分圓柱模板安裝結構加固步驟

1、圓模板施工順序：

模板支撐（結合圓模板）→模板支撐（結構加固）→鎖模（由放到上逐一實際操作）→鎖模（移位相連提升堅固度）→用鋼帶結構加固（平行面、幅度一致）→鋼帶與鋼帶間隔20-三十厘米→四周加5*10厘米的建筑木方四個→模版的底端圓平面圖最好是離路面0.5-一厘米，并且用混泥土填縫→典型性柱子結構加固（凸起隨意激光切割性）→拆板（先后拆裝結構加固物）

2、圓柱體結構加固節點詳圖以下：圖一和圖二

圓柱模板結構加固設計圖紙

圓柱體結構加固拋撐節點詳圖

1、3米之上模版要移位安裝

安裝模版時，當柱高超出三米，模版的左右相接處的二塊模版必須分開安裝，移位安裝能夠確保圓柱的垂直型和全面性，因為模版是分開安裝，在左右模版水準插口的部位一定要用鋼帶開展結構加固，鋼帶要水準遮蓋在插口位置，并且確保插口部位在結構加固鋼帶的正中間，那樣能夠提高模版的牢固和工程施工的實際效果。在移位安裝時請用心參照圖上所展現的移位安裝法開展當場安裝。

圓柱模板移位安裝圖

2、固定不動鋼帶規定水準綁扎

水準扎捆能夠確保鋼帶承受力勻稱，固定不動鋼帶的上下面距為22cm。（安裝方法：鋼帶安裝時最好用鋼卷尺對模版開展精確測量，在模版的同一高寬比四周釘上3-4個小鋼釘。上鋼帶時把鋼帶放到鋼釘上，就可以維持鋼帶的安裝水準）。安裝鏍絲時，每一個鏍絲扭緊度要保持一致，那樣才可以確保

鋼帶松緊的一致性及安全施工（安裝提醒：最好是同一棵柱頭用同一個人結構加固鏍絲）。模版并攏結構加固后，模版的底端圓平面圖最好是離路面0.5-一厘米間距，并且用混泥土填縫。

圓柱模板移位安裝當場施工圖紙

3、對模版開展維護

鋼帶安裝好之后為了更好地對模版開展維護，要在模版四周豎直加5*10厘米的建筑木方四個，并再用四個無縫鋼管固定不動建筑木方，左右各層無縫鋼管的間隔維持100cm最好，那樣不但能夠?qū)�建筑木模板開展維護，并且能夠緩存震動棒的工作壓力，使打出去的混泥土實際效果更強，另外那樣維護也有益于對模版開展豎直精準定位，使模版的承受力產生一個總體，做到二次結構加固的功效。如下圖：

對圓柱模板開展維護工程施工

4、柱子處與梁相接處：圓模板以其優良的構造特性，能夠依照具體規格隨意激光切割。與粱、板模版拼湊。針對高寬比較小的粱能夠與圓模板打釘聯接。再以建筑木方和無縫鋼管結構加固就可以。

5、針對高寬比很大的粱模版

柱梁連接點結構加固框架圖

第三一部分對模版開展現澆混凝土

圓柱子模板灌溉混泥土七米高寬比之內能夠一次性灌溉，七米之上高寬比提議分2次灌溉，第一次灌溉后30-一個小時就可以開展第二次灌溉。

1、混泥土自管道口降落的隨意高寬比不可超出1m，假如超出1m時采用延長塑料軟管或串筒方式。

2、應用插式混凝土振動棒應快插慢拔，振搗力度上一層時要插進下一層5-10厘米，避免過振/回振，振搗力度棒不可碰觸建筑鋼筋和模版。

3、柱墻混泥土應層次澆振搗力度，各層混凝土澆筑薄厚操縱在500mm上下�；炷嗤灵_料點應分散化布局

循環系統推動，持續開展，并應操縱好現澆混凝土的持續時間。

第四一部分模版拆卸

拆板步驟：

拆板時，先后把結構加固在模版外邊的無縫鋼管、建筑木方、鋼帶除去，這時模版當然出模伸開，若有某些沒有當然伸開的模版，只必須在凸凹形槽插口部位用木板敲打振動一下，模版便可當然出模（請禁止用專用工具砸開）。如下圖

1、圓柱模板的修復

木質圓柱模板應用后若出現輕度刮痕、損壞，能用油垢添充整平后，再用專用型修復漆密封性，很大的損害，可釘進契，再用食油灰及專用型漆修復。

圓柱模板修復圖

2、圓柱模板的維護保養

木質圓柱模板應用后必須完全清理內表面，在清理全過程中不必應用銳利專用工具以防損害模版表面的環氧樹脂膠。若長期性儲放可在模版表面涂除油劑多方面維護。

圓柱模板維護保養圖

3、圓柱模板的儲放

木質圓模板在儲放全過程中應防止風吹日曬，在施工工地，模版應站起儲放在整平的干躁場所上，底端不少于三根10*10的建筑木方支撐點（房間內以外）。

好啦，之上便是有關圓柱模板一系列詳解，看了感覺非常好趕緊關心大家哦，每日都是會共享施工工地工程施工層面的事兒！
