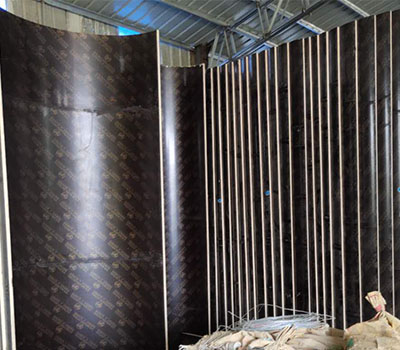

木制工程建筑圓柱體模板計算-荷載檢算(1200mm周長為例子)
一、基本參數
1.主要參數
柱模板高度:4.3m;構造表層規定:掩藏;定形圓柱體模板
2.控制面板主要參數
控制面板薄厚:18mm;
抗彎強度設計方案值fm:31N/mm2;彈性模具E:11500N/mm2;
3.固定卡主要參數
固定卡設定間隔:300
原材料:呂板選用Q235級厚鋼板,擰緊螺釘選用8.8級鋼螺釘。
4.荷載主要參數
砼對模板側壓力指標值G4k:36.952kN/m2;
亂倒砼造成的荷載指標值Q3k:2kN/m2;
二、柱模板控制面板的計算
控制面板為受彎構造,必須 檢算其抗拉強度和彎曲剛度。這兒取控制面板的計算總寬為10mm
控制面板的截面慣性矩I和截面抵抗矩W各自為:
I=10×183/12=mm4;
W=10×182/6=mm3;
1.荷載計算及組成
(1)新澆砼功效于模板的較大側壓力G4k
按以下公式計算計算,并取在其中的較小值:
F1=0.22γtβ1β2V1/2
F2=γH
在其中γ--砼的作用力相對密度,取24.000kN/m3;
t--新澆砼的終凝時間,可按當場具體值取,鍵入0時系統軟件按200/(T+15)計算,得5.714h;
T--砼的入模溫度,取20.000℃;
V--砼的混凝土澆筑速率,取1.500m/h;
H--砼側壓力計算部位處至新澆砼墻頂總高度,取4.300m;
β1--減水劑危害修正系數,取1.000;
β2--砼塌落度危害修正系數,取1.000。
依據之上2個公式計算計算獲得:
F1=36.952kN/m2
F2=103.200kN/m2
依據世界各國很多實驗科學研究,當模板的高度>2.5m時,較大側壓力F3=50kN/m2;
新澆砼功效于模板的較大側壓力G4k=min(F1,F(xiàn)2,F(xiàn)3)=36.952kN/m2;
砼側壓力的合理拉力高度:h=F/γ=36.952/24.000=1.540m;
(2)亂倒砼時造成的荷載指標值Q3k
Q3k=2kN/m2;
(3)明確選用的荷載組成
計算撓度值選用規范組成:
q=36.952×1=36.952kN/m;
計算彎距選用基本上組成:q=max(q1,q2)=46.661kN/m;
由可變性荷載效用操縱的組成:
q1=0.9×(1.2×36.952+1.4×2)×1=42.428kN/m;
由永久性荷載效用操縱的組成:
q2=0.9×(1.35×36.952+1.4×0.7×2)×1=46.661kN/m;
將柱圓模進行,載入澆筑混凝土側壓力,固定卡(帶鋼)橡膠支座每間距300mm設定,8.8級鋼螺釘每條鋼帶布局一個,模板控制面板依照單向板計算(長度邊之比超過3),每跨簡單化成組合梁,取10mm計算模塊,其計算示意圖以下:
控制面板撓度值計算
允許撓度值:構造表層掩藏[ν]=l/250;
較大撓度值為1.157mm,允許撓度值為1.200mm,符合要求!
